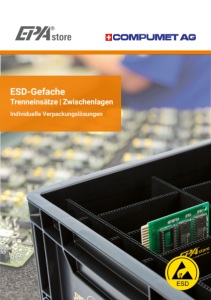

ESD-Gefache Trenneinsätze | Zwischenlagen Individuelle Verpackungslösungen
2 EPAstore® V1.0 | © Compumet AG 2025 | www.compumet.ch ESD-Lagerlösungen PE – Polyethylen Schaumstoff – stoßdämpfend Abriebfest und korrosionsfrei, besonders geringes Gewicht, Stärke 3 mm / 6 mm / 10 mm, elektrostatisch ableitfähig (geeignet als Zwischenlagen und Gefache für Behälter), Typischer Oberflächenwiderstand: RS = 105–108 Ohm. PP – Polypropylen, extrudiert Hohlkammermaterial – gewichtssparend Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig, Typischer Oberflächenwiderstand: RS = 104–106 Ohm. PS – Polystyrol Vollmaterial – belastbar Hohe Abriebfestigkeit, hohe Stabilität (Stärke 1,5 mm und 1,85 mm), elektrostatisch volumenleitfähig, Typischer Oberflächenwiderstand: RS = 104–106 Ohm. Materialinformation Zwischenlagen für Behälter Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern. Trenneinsätze / Gefache für Behälter Trenneinsätze zur Unterteilung von Behältern in beliebige Fachgrößen. Schützen Sie Ihre Produkte mit ESD-gerechten Verpackungen. Lagern Sie empfindliche Komponenten und Bauteile platzsparend und geschützt in ESD-Eurobehältern mit Trenneinsätzen und Zwischenlagen. PP / PE – Polypropylen / Polyethylen Materialmix Hohlkammermaterial / Schaumstoff – gewichtssparend und stoßdämpfend Für höchste Stabilität und gleichzeitigen Schutz. Die PP-Komponente bietet durch Ihre Stabilität und Leichtigkeit optimale Eigenschaften in der Anwendung. Der weiche PE-Schaum schützt dabei empfindliche Komponenten und Produkte vor scharfen Kanten und Stößen. Gehen Sie auf Nummer sicher! Die Produkte der Serie EPAstore® sorgen für die ESD-Sicherheit bei Lagerung und Transport von Bauteilen und Baugruppen. Wir bieten Ihnen eine breite Auswahl von 200 verschiedenen Standardlösungen für Ihre Euro- und KLT-Behälter, um Ihren individuellen Verpackungslösungen gerecht zu werden. Unsere drei verschiedenen dauerhaft leitfähigen Materialien und Stärken sorgen für einen zuverlässigen Schutz vor elektrostatischen Entladungen.
3 EPAstore® V1.0 | © Compumet AG 2025 | www.compumet.ch Trenneinsätze / Gefache für Eurobehälter Mit den Trenneinsätzen unterteilen Sie Ihre Behälter in beliebige Fachgrößen. Diese bestehen wahlweise aus verschiedenen Materialien und sind kurzfristig – auch in Kleinmengen – ab Lager in verschiedenen Ausführungen für Euro- und KLT-Behälter der Größe 400 x 300 mm und 600 x 400 mm verfügbar. Alle Trenneinsätze finden Sie auch in unserem Gesamtkatalog oder in unserem Webshop unter www.compumet.ch. Trenneinsätze Eine einfache Montage erleichtert das Anpassen der Trenneinsätze auf alle Anwendungsfälle Für eine platzsparende Versendung liefern wir Ihnen Ihre Gefache gebündelt zum Selbstaufbau. Auf Anfrage konfektionieren wir Ihnen auch gerne Ihre Gefache oder versenden diese auch direkt in Kombination mit einer Bestellung von passenden Eurobehältern. Gefache Hohlkammermaterial Standard-Seitenlängen: 253 / 353 / 553 Steghöhen: 80 / 120 / 180 mm Materialstärke/Gewicht: 3,0 mm (Gewicht 600 g/m2) • Über 100 Standardtypen für PP-Gefache zur Auswahl • Materialstärke 3,5 mm (Gewicht 800 g/m2) auf Anfrage Gefache Vollmaterial Standard-Seitenlängen: 253 / 353 / 553 Steghöhen: 80 / 120 / 180 mm Materialstärke: 1,85 mm • Über 80 Standardtypen für PS-Gefache zur Auswahl • Materialstärke 1,5 mm auf Anfrage H Höhe der Stegwand (Standard in 80, 120 oder 180 mm) L Länge der Stegwand (Standard in 253, 353 oder 553 mm) Rb / Ra Rastermaß ASb / ASa Außensteg (falls vorhanden) SB Schlitzbreite Standardausführungen und technische Eigenschaften Wir bieten Ihnen Standardlösungen für Gefache in verschiedenen Abmessungen, Stärken und Rastereigenschaften. Die meistverwendeten Behälter mit Gefache sind 400 x 300 mm und 600 x 400 mm Eurobehälter in verschiedenen Höhen. Standard-Einsätze
4 EPAstore® V1.0 | © Compumet AG 2025 | www.compumet.ch Jetzt testen Scannen Sie den QR-Code und nutzen Sie unseren Online-Konfigurator, um Ihr Wunschprodukt bequem zu erstellen. www.compumet.ch/KonG Scannen Sie den QR-Code und nutzen Sie unseren Online-Konfigurator, um Ihr Wunschprodukt bequem zu erstellen. www.compumet.ch/bedruckung Konfiguratoren Konfigurator für Trenneinsätze / Gefache Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen. Mit den ESD-gerechten Gefachen für Behälter verbessern Sie die Sicherheit Ihrer Produkte bei Lagerung und Transport. Neben den Standardausführungen liefern wir Ihnen auch gerne Trenneinsätze / Gefache für Ihren individuellen Anwendungsfall. So lassen sich auch nicht genormte Behälter einfach mit Trenneinsätzen / Gefachen bestücken. Jede Rasterbreite in mm und Stegwandhöhen ab 20 mm lassen sich kundenspezifisch umsetzen. Mögliche individuelle Kombinationen aus Greifaussparung und Material Typ A Greifaussparungen, halbrund 34 x 17 mm SL Kundenspezifische Sonderlösung Typ E Keine Greifaussparungen Im Konfigurator können Sie ebenfalls alle Trenneinsätze mit beliebigen Sichtaussparungen sowie Greifaussparungen zur leichteren Entnahme der gelagerten Materialien ausstatten und an jeden Anwendungsfall anpassen. Konfigurator für Heißprägung / Bedruckung Prägen oder bedrucken Sie Ihre Gefache oder Zwischenlagen mit eigenem Logo oder Wunschtext. Unser praktischer Online-Konfigurator hilft Ihnen bei der einfachen und schnellen Erstellung der Prägung oder des Drucks auf Ihrem Wunschprodukt. Bei der Heißprägung wird das Druckbild im Druckprozess durch Hitze und Druck von einer Spezialfolie auf das zu bedruckende Material übertragen. Probieren Sie es aus
5 EPAstore® V1.0 | © Compumet AG 2025 | www.compumet.ch Zwischenlagen für Behälter Konfiguratoren
6 EPAstore® V1.0 | © Compumet AG 2025 | www.compumet.ch Scannen Sie den QR-Code und finden Sie online weitere Informationen. Einfach unter compumet.ch die Nummer des grünen dpvlink in das Suchfeld eingeben. Oder schauen Sie im Blätter-Katalog auf Seite 307. Zwischenlagen Polypropylen (PP) 2 Stärken lieferbar: • 3,0 mm, Gewicht 600 g/m² dpvlink 15146 • 3,5 mm, Gewicht 800 g/m² (extra stabil) dpvlink 705 Typischer Oberflächenwiderstand RS = 104–106 Ohm Polystyrol (PS) 2 Stärken lieferbar: • 1,5 mm dpvlink 15144 • 1,85 mm dpvlink 15145 Typischer Oberflächenwiderstand RS = 104–106 Ohm Polyethylen (PE) 3 Stärken lieferbar: • 3,0 mm, 6,0 mm, 10,0 mm dpvlink 700/ dpvlink 702 Typischer Oberflächenwiderstand RS = 105–108 Ohm (ableitfähig) Zwischenlagen für Standardlösungen In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen in Standardgrößen, welche auf die meisten Eurobehälter ausgelegt sind, aber auch in kundenspezifischen Formaten. Unsere Zwischenlagen eignen sich als stabile, abriebfeste und vor allem wiederverwendbare Zwischenlage / Einsatz und dienen unter anderem zur Ladungssicherung. Ressourcen werden in erheblichem Umfang gespart. Die perfekte Integration in automatisierte Produktionsabläufe ist ein weiteres Argument für den Einsatz von Zwischenlagen. Die Zwischenlagen sind einfach zu verwenden und in unterschiedlichen Ausführungen verfügbar, die sich in Material, Greifaussparung, Stärke und Abmessung unterscheiden. Materialstärken Zur Verwendung in Standard-Transportbehältern 400 x 300 mm, 600 x 400 mm und 800 x 600 mm
7 EPAstore® V1.0 | © Compumet AG 2025 | www.compumet.ch Scannen Sie den QR-Code und nutzen Sie unseren Online-Konfigurator, um Ihr Wunschprodukt bequem zu erstellen. www.compumet.ch/KonZ Sie suchen die passende Lösung für Ihren Behälter? Verschaffen Sie sich einen Überblick über unser Angebot und testen Sie unseren Konfigurator. Unser Compumet-Team steht Ihnen gerne zur Verfügung. Greifaussparungen Konfigurator für Zwischenlagen Fixieren Sie Ihre Produkte und schützen Sie sie vor Transportschäden. Sollten Sie bei unseren Standardgrößen nicht fündig werden, können Sie ganz schnell und einfach selbst Ihre perfekt zugeschnittene Zwischenlage gestalten. Diese werden dann direkt bei uns im Haus für Sie gefertigt. Probieren Sie es aus Zwischenlage Typ D (Standard) Typ A Typ B Typ C Typ E Greifaussparung 2 Ecken abgeschrägt 2 x halbrund 34 x 17 mm 2 x rechteckig 40 x 20 mm 2 x rund Ø 25/30 mm ohne Aussparung Polypropylen ― Polystyrol Polyethylen PP mit aufgeklebtem PE-Schaumstoff ― ― ― ― Greifaussparungen für Zwischenlagen
Technische Änderungen vorbehalten. EPAstore® V1.0 | © Compumet AG 2025
