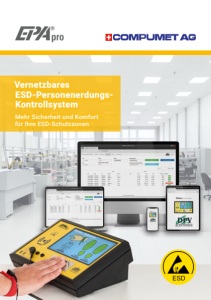

Vernetzbares ESD-Personenerdungs- Kontrollsystem Mehr Sicherheit und Komfort für Ihre ESD-Schutzzonen
2 EPApro®– das System Die innovative Komplettlösung vereint unter EPApro® eine anwenderfreundliche Gerätehardware mit einer zukunftsweisenden Softwarelösung für die digitale Vernetzung. Das EPApro® System ermöglicht eine leicht zu handhabende und normgerechte Dokumentation sowie die zentrale Verwaltung und Verarbeitung der erhobenen Daten. Durch multifunktionale Schnittstellen und Steuerausgänge ist eine einfache Integration in die vorhandene Infrastruktur des Unternehmens problemlos umsetzbar. Mit der browserbasierten Bedienoberfläche ist das System ohne zusätzlichen Arbeits- und Kostenaufwand jederzeit auf dem aktuellen Stand. Die Vorteile Schnelle Messung und umfangreiche Messmöglichkeiten mit kurzer Prüfzeit Anwenderfreundliche, einfache Handhabung Normgerechte Prüfung nach IEC (DIN EN) 61340-5-1 und ANSI ESD S20.20 Intuitive Bedienoberfläche mit deutlicher Darstellung der Ergebnisse Geeignet zum Einsatz bei Zugangskontrollsystemen Einfache, menügeführte Kalibrierung vor Ort möglich Einstellbare Messspannung und konfigurierbare Grenzwerte Kompatibel mit allen gängigen Standards DSGVO-konforme Datenspeicherung Standortübergreifend über LAN oder WLAN vernetzbar Einfaches Datenhandling und sichere Archivierung auf einem zentralen Server möglich Umfangreiche Berichtsfunktionen Sicherungsdateien durch einfache Backupfunktion per Single Click jederzeit abrufbar Automatisierbarer Datenaustausch mit anderen Programmen Zentrale Aktualisierung der Geräte-Firmware vom Control Server aus Keine Clientsoftware nötig, Serverinstallation über VM (Virtual Machine) oder per DEB-Paket Einfache Updatefunktion und Wartung der Software über das EPApro® Portal Funktionsumfang ist durch zubuchbare Module erweiterbar EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
3 EPApro®– die Komponenten EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch Der EPApro® Support Neben unseren Mitarbeitern, die Sie vor Ort ausführlich beraten und einweisen, steht Ihnen unser EPApro® Support mit Rat und Tat zur Seite. Die EPApro® 1000 Geräte können mit einer optional erhältlichen Kalibrierungseinheit direkt vor Ort menügeführt kalibriert werden. Die Einsendung ins Werk ist somit nicht erforderlich. Regelmäßige Updatepakete stellen wir unseren Kunden über das EPApro® Portal für zum Download bereit.
4 EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
5 Anzeige und Bedienung Anzeige und Bedienung erfolgen über ein 7 Zoll HD Touch-Farbdisplay. Für Manager und Administratoren ist der Zugang zu den Menüs und Einstellungen passwortgeschützt. Bei Verwendung der optionalen EPApro® Control Server Software können die vernetzten EPApro® 1000 Geräte zentral konfiguriert und verwaltet werden. Messungen Die Messungen erfolgen schnell und präzise innerhalb ‹ 2 Sekunden. So kommt es an den Geräten nicht zu Verzögerungen oder langen Wartezeiten. Schuhe und Handgelenkband können gleichzeitig gemessen werden. Konfigurierbare Messspannungen und Grenzwerte erlauben die optimale Anpassung an Ihre Anforderungen. Die Absenkung der Messspannung auf 35 V für empfindliche Personen ist für den jeweiligen Mitarbeiter einstellbar. Die Widerstandsmessung beinhaltet eine Prüfung der Schuhe, Erdungsarmbänder oder ESD-Mäntel (Messung der ESD-Mäntel, wenn diese als primäre Personenerdung verwendet werden, siehe Norm). Es sind zahlreiche Sonderfunktionen implementiert wie z. B. HandsFree-Messung (serielle Messung der Schuhe), variable Messintervalle usw. Die Messwerte werden in der geräte- internen Datenbank gespeichert. Nach der Messung erhält der Mitarbeiter ein sofortiges Feedback auf dem Bildschirm. Gastfunktion Bei Besucher- oder Gastkarten können die Namen zur Protokollierung ohne weiteren Verwaltungsaufwand direkt am Gerät eingegeben werden. Multi-RFID-Lesegerät Ein integrierter Multi-RFID-Leser ist mit den gängigsten RFID-Standards kompatibel und ermöglicht die Identifikation der Person und die personenbezogene Protokollierung der Messung. Die Verwendung von bereits vorhandenen RFID-Karten ist möglich. Optional können auch andere Lesegeräte über den USB-Port z. B. Barcodeleser usw. verwendet werden. Temperatur- und Feuchtesensor Der integrierte Temperatur- und Feuchtesensor erfasst die Umgebungsbedingungen zum Messzeitpunkt und protokolliert diese mit den Messwerten in der internen Datenbank. Steuerung Das EPApro® 1000 besitzt einen leistungsfähigen Mehrkern- und Grafikprozessor zur Steuerung der Messungen und der Touch-Bedienoberfläche. Integrierte Kalibrierfunktion Das EPApro® 1000 verfügt über einen integrierten menügeführten Kalibriermodus. Am Kalibriereingang des Gerätes kann eine optional erhältliche Kalibrierungseinheit angeschlossen werden. Mit dieser entfällt im Normalfall das Einsenden des Gerätes zum Kalibrieren. Die Kalibrierungsdaten werden bei Verwendung der EPApro® Control Server Software zusätzlich auf dem Server gespeichert. Vernetzung mit dem EPApro® Control Server Das EPApro® 1000 Gerät kann als Einzelgerät (Stand Alone) oder über das Firmennetzwerk mit der optional erhältlichen EPApro® Control Server Software, auch standortübergreifend, vernetzt werden. Der EPApro® Control Server bietet den Vorteil, dass die EPApro® 1000 Geräte zentral verwaltet werden können und alle Daten zentral gespeichert werden. Technische Erläuterungen EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
6 EPApro® 1000 – Aufbau und technische Daten Spannung / Leistung 6 W (9 V/DC) (Steckernetzgerät 100 – 230 V/AC) Betriebsbedingungen + 10 bis 40° C / bis 75% rel. Luftfeuchtigkeit Prüfzeit < 2 Sekunden Gerät: Abmessungen / Gewicht 265 x 180 x 100 mm / 1 kg Schuhelektrode: Abmessungen / Gewicht 500 x 350 x 8 mm / 2,6 kg Prüfspannung Wählbar: 100 V / 50 V / 30 V/DC (Toleranz ±5%) Prüfung Messbereich – Obere Grenzwerte: Messbereich – Untere Grenzwerte: Handgelenkband 1 MΩ – 200 MΩ keiner / 100 kΩ / 750 kΩ / 1000 kΩ Schuhwerk getragen gegen Metallplatte (Wert pro Schuh) 1 MΩ – 200 MΩ keiner / 100 kΩ / 750 kΩ / 1000 kΩ Schuhwerkmessung als Reihenschaltung (Hands-Free) 1 MΩ – 200 MΩ keiner / 100 kΩ / 750 kΩ / 1000 kΩ Netzwerk-, LAN- und Ethernet-Anschluss Kundensystem, Daten- bankserver, Computer, WLAN über USB- Antenne möglich Konfigurierbarer Schaltausgang für Signallampen, Drehsperren, Türfreigabe USB-Anschlüsse für z. B. Keypad, Magnetkartenleser, Barcodescanner oder USB-Antenne 7 Zoll HD Touch-Farbdisplay zur intuitiven Bedienung an der Konsole Integrierter Multi-RFID-Leser kompatibel mit allen gängigen Standards Anschlüsse 1 Druckknopf-Anschluss 10 mm 2 Bananenbuchsen (mit Adapter auch andere Anschlüsse möglich) Integrierter T/F-Fühler für Temperatur- und Feuchtigkeitsmessung Kontaktplatte Ausgänge und Anschlüsse: • Integrierter Multi-RFID-Leser liest alle gängigen Standards • 2 x USB-Ports für externe HID-Lesegeräte • Zwei konfigurierbare potentialfreie Schaltausgänge • Anschluss Schuhelektrode • GBit Ethernet/LAN, optional WLAN über eine USB-Antenne • Eingang für Kalibrierung Über die programmierbaren Schaltaugänge können Türschließer oder die Freigabe von Zutrittssystemen gesteuert werden. Schaltausgänge: max 2 x PhotoMOS Relais (24 V / 2 A ohmsche Last). EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
7 EPApro® 1000 – Ausführungen und Zubehör 1 EPApro® Personnel Tester 1000 mit 7 Zoll HD Touch-Farbdisplay und integriertem Multi-RFID-Leser Lieferumfang: • EPApro® Personnel Tester 1000 • Schuhwerkelektrode (Abb. 7) • Netzteil • Bedienungsanleitung • Werkskalibrierzertifikat 1 a) Wandgerät Artikel-Nr.: EPApro.1000.2W 1 b) Tischgerät Artikel-Nr.: EPApro.1000 2 ID-Karte High Frequency VPE = 5 Stück, bedruckbar Artikel-Nr.: EPApro.1001.ID.HF 2 ID-Karte Low Frequency VPE = 5 Stück, bedruckbar Artikel-Nr.: EPApro.1001.ID.LF 3 EPApro® Kalibrierungseinheit 1000 inklusive Kalibrierzertifikat Artikel-Nr.: EPApro.1001.CU 4 EPApro® WLAN Adapter Anschluss über USB (150 Mbit/s) Artikel-Nr.: EPApro.1001.WL1 5 Standfuß-Set für EPApro® 1000 bestehend aus / Lieferumfang: • Standfuß • Halterung für EPApro • Bodenmatte Artikel-Nr.: EPApro.1001.ZSF.SET 6 Prüfplatzmatte für EPApro® 1000 (Schuhwerkelektrode separat erhältlich) Artikel-Nr.: EPApro.1001.ZPM 7 Schuhwerkelektrode für EPApro® (im Lieferumfang von Pos. 1 EPApro® Personnel Tester 1000 enthalten) Artikel-Nr.: EPApro.1001.SE 8 Trennsteg für Schuhwerkelektrode zum Verschrauben Artikel-Nr.: EPApro.1001.TS 2 3 4 6 1 b) 1 a) 7 8 5 EPApro® Personnel Tester 1000 sowie die Schuhwerkelektrode sind separat erhältlich EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
8 EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
9 Technische Erläuterungen Oberfläche und Bedienung Der Clientzugriff erfolgt passwortgeschützt über einen Browser und kann von beliebigen Endgeräten erfolgen. Es ist keine Installation einer zusätzlichen Clientsoftware notwendig. Das User-Interface des EPApro® Control Servers ist für die Ansicht auf einem PC optimiert, kann aber auch auf mobilen Geräten wie Tablets oder Smartphones verwendet werden. Berechtigungen der Mitarbeiter für einzelne Geräte Die Berechtigungen der Mitarbeiter für den Zugang zu einem EPApro® 1000 Gerät können im Mitarbeiterprofil eingeschränkt werden. Sind die EPApro® 1000 mit Zugangssystemen verbunden, kann damit der Zugang zu einzelnen Fertigungsbereichen gesteuert werden. Mitarbeitergruppen Zur einfacheren Verwaltung und Überwachung lassen sich Mitarbeiter definierten Gruppen zuordnen, die hierarchisch strukturiert werden können. Damit lassen sich Mitarbeiter- und Abteilungsstrukturen einfach abbilden. Die Benutzer des EPApro® Control-Servers erhalten Zugriffsberechtigungen auf diese Gruppen. Ein Abteilungsleiter kann z. B. die Mitarbeiter seiner Abteilung verwalten und einsehen, ein Teamleiter nur die Mitarbeiter und Messprotokolle seines Teams. Daten können so nur von berechtigten Personen DSGVO-konform eingesehen und verwaltet werden. Gastfunktion Zur Dokumentation der Messwerte können Besucher schnell und einfach angelegt werden. Installation der Serversoftware EPApro® Control Server Softwareinstallation erfolgt über eine von uns bereitgestellte Virtual Machine (VM) in Ihrem Rechenzentrum oder per DEB-Paket als Installationsdatei für Ihre eigene Ubuntu Linux 22.04 LTS-Umgebung. Vernetzung Die EPApro® 1000 Geräte werden über LAN mit dem EPApro® Control Server vernetzt. Jedem EPApro® 1000 Gerät ist eine IP-Adresse zugeordnet. Die Vernetzung kann auch standortübergreifend über Ihr Firmen-VPN erfolgen. EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
10 EPApro® Control Server Funktionen Rollenbasierte Zugriffssteuerung Die Vergabe der Berechtigungen der EPApro® Control Server Benutzer kann rollenbasiert gesteuert werden. So kann man zum Beispiel festlegen, dass bestimmte Benutzer nur die Mitarbeiterdatenbank pflegen dürfen. Sprachen Die Anzeigesprache ist einstellbar, die verfügbaren Sprachen sind Deutsch, Englisch und Französisch. Berichte In den Anzeigen können Daten gefiltert und Anzeigespalten ein- und ausgeblendet werden. Die angezeigten Daten lassen sich über eine Exportfunktion in allen gängigen Formaten ausgeben. Zusätzlich kann man konfigurierbare Berichte z. B. für die Auditierung erstellen. Der Benutzer kann Berichte definieren und diese abonnieren. Die Berichte werden dann zum angegebenen Zeitpunkt erstellt und per E-Mail versandt. Import und Export von Mitarbeiterdaten Das Programm ist mit zahlreichen Im- und Exportfunktionen ausgestattet. So können damit z. B. Mitarbeiterdaten über CSV- oder Excel-Dateien importiert oder exportiert werden. Exportfunktionen für Messdaten Die Messdaten können gefiltert und mit einer Exportfunktion in allen gängigen Datenformaten exportiert werden. Lizenzierung Es wird einmalig eine EPApro® Control Server Lizenz benötigt. Für die Anbindung der EPApro® 1000 Personnel Tester ist pro Gerät jeweils ein separater EPApro® Gerätelizenzschlüssel erforderlich. Lizenzen für unsere Control Server Zusatzmodule (s. Seite 11) können über unseren Shop angefragt werden. Datenaustausch mit anderen Programmen Über eine REST (Representational State Transfer) API können Daten mit anderen Programmen sicher ausgetauscht werden. Verhalten bei Ausfall von Netzwerk oder Server Sollte der EPApro® Control Server oder das Netzwerk ausfallen, hat dies keine Einschränkungen für den Betrieb der EPApro® 1000 Geräte. Im EPApro® 1000 Gerät werden die Messdatensätze gespeichert und nach der Wiederverfügbarkeit des EPApro® Control Servers automatisch übertragen. Wartungsarbeiten im Netzwerk oder des Servers haben deshalb keine Auswirkungen auf die Verfügbarkeit und Funktionsfähigkeit der EPApro® 1000 Geräte im Netz. Auch bei einem Netzwerkausfall ist der reibungslose Betrieb der EPApro® 1000 Geräte gewährleistet. Update und Wartung des EPApro® Control Servers Updates für den EPApro® Control Server können über das installierte EPApro® Server Service-Tool einfach eingespielt werden. Die Updatepakete stellen wir über das EPApro® Portal zum Download bereit. EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
11 Buchbare Zusatzmodule Eine Lizenz für das Datenbankmanagementsystem Microsoft SQL Server ist nicht im Lieferumfang enthalten! EPApro® V1.0 | © Compumet AG 2025 | www.compumet.ch
Technische Änderungen vorbehalten. EPApro® V1.0 | © Compumet AG 2025
